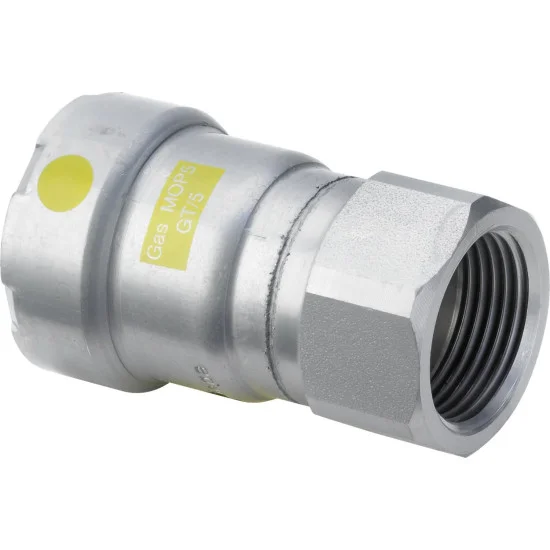

Viega Megapress G csatlakozó BM 1/2″

Leírás

Áramlásoptimalizált présidomrendszer ötvözetlen, 1.0308 anyagszámú acélból, kívül galvanikus cink-?nikkel bevonattal fekete és horganyzott acélcsövekhez. A présidomok nemesacél vágógyűrűvel rendelkeznek a kötés mechanikus terhelhetőségének biztosításához. Felszállóvezetékek és szinti leágazások vakolat elé és alá történő szereléséhez alkalmas.

Jelölés

Gyártó, csőátmérő, gyártási azonosító, sárga pont a présvégen, sárga négyszög »Gas MOP 5 / GT5« felirattal, sárga lehúzható matrica préselésjelzőként

Több mutatása

Présidomok SC–Contur-ral (biztonsági kontúr)

A szereléskor véletlenül préselés nélkül maradt kötések azonnal láthatóvá válnak a tömörség-?ellenőrzés során.

A Viega a préselés nélkül maradt kötések felismerését sűrített levegővel vagy inert gázokkal a következő nyomástartományokban biztosítja:

min. levegőnyomás: 22 hPa / 2,2kPa / 22 mbar / 0,3 PSI

max. levegőnyomás: 0,3 MPa / 300kPa / 3 bar / 43,5 PSI

Tömítőelemek

HNBR (hidratált akrilnitril-?butadién-?kaucsuk), profilos tömítőelem, sárga, előszerelt

Méretek

D1 –2, méretek a nemzeti szabályzatoknak megfelelően

Szerszámok

A Viega présidomrendszerek működési biztonsága elsősorban az alkalmazott présszerszámok kifogástalan állapotától függ. Ezért a préskötések elkészítéséhez a Viega présszerszámok használatát javasoljuk. A Viega présszerszámokat meghatalmazott szervizcégnek rendszeresen karban kell tartania.

Alkalmazási területek

Földgáz / cseppfolyós gáz

Sűrített levegős rendszerek

Fűtőolaj

Dízelüzemanyag

Megjegyzés

A rendszer itt ismertetett alkalmazási területektől, ill. közegektől eltérő használatát egyeztetni kell a Viega-?val! Az alkalmazásokkal, korlátozásokkal, valamint a nemzeti szabványokkal és irányelvekkel kapcsolatos részletes információk a kinyomtatott vagy a Viega weboldalán megtalálható termékinformációkban találhatók.

Megjegyzés – szabványok és engedélyek

MSZ EN 10255, MSZ EN 10220 / MSZ EN 10216–1, MSZ EN 10220 / MSZ EN 10217–1 szerinti acélcsövekhez alkalmas.

DVGW G 260 munkalap szerinti gázok DVGW-?TRGI 2018 (DVGW G 600 munkalap) / DVFG-?TRF 2012 szerinti gázszerelésekben.

Földgáz/cseppfolyós gázok gázfázisban háztartási és ipari alkalmazásokhoz a DVGW G 5614-B1 munkalap szerint bevizsgálva.

Présidomengedély DVGW reg. sz. DG-4550CQ0400 szerint.

Üzemi feltételek gáz- és cseppfolyósgáz-?szerelések esetén

Üzemi hőmérséklet -20 ° C és +70 ° C (-4 °F és +158 °F) között

Üzemi nyomás max. 0,5 MPa / 5 bar / 72,5 PSI

Üzemi nyomás HTB-?követelmények esetén 650 ° C (1202 °F) / 30 perc max. 0,5 MPa (5 bar; 72,5 PSI)

Üzemi feltételek fűtőolaj- és dízelüzemanyag-?rendszer esetén

Üzemi hőmérséklet max. 40 ° C / 104 °F

Üzemi nyomás -0,05 – +0,5 MPa (-0,5 – +5 bar / -7,25 – +72,5 PSI)

Idomok anyaga

1.0308-as acél

Nyomásesés kalkulátor

Webes alkalmazás csővezeték-átmérők egyszerű és gyors meghatározásához ivóvíz-, fűtő- és gázvezetékekhez a hozzájuk tartozó nyomásveszteségi táblázattal a teljes rendszerre.

A változtatások és eltérések jogát fenntartjuk!

Az aktuális befoglaló és beépítési méretek, valamint további műszaki adatok a Viega honlapján találhatók, és vásárlás előtt, ill. a tervezésnél, kivitelezésnél és használatkor ellenőrizendők. Termékeinket folyamatosan optimalizáljuk.

Ez a termékleírás fontos információkat tartalmaz a termék, ill. rendszer kiválasztásához, a szereléshez és az üzembe helyezéshez, valamint a rendeltetésszerű használathoz, és amennyiben szükséges, a karbantartáshoz. Ezek, a termékekkel, azok tulajdonságaival és al­kal­ma­zás­tech­ni­ká­i­val kapcsolatos információk a jelenleg hatályos európai (pl. EN) és/vagy németországi (pl. DIN/DVGW) szabványokon alapulnak. A szöveg némely része az európai/németországi műszaki előírásokra utalhat. Egyéb országok számára, amennyiben ott megfelelő nemzeti követelmények nem érhetők el, ezeknek ajánlásként kell szolgálnia. Az ide vonatkozó nemzeti törvények, normák, előírások, szabványok, valamint egyéb műszaki előírások a jelen termékismertetőben lévő németországi/európai irányelvekkel szemben előnyben részesítendők: az itt ismertetett információk nem kötelező jellegűek más országok és régiók számára és csak támpontként szolgálnak.
