Leírás

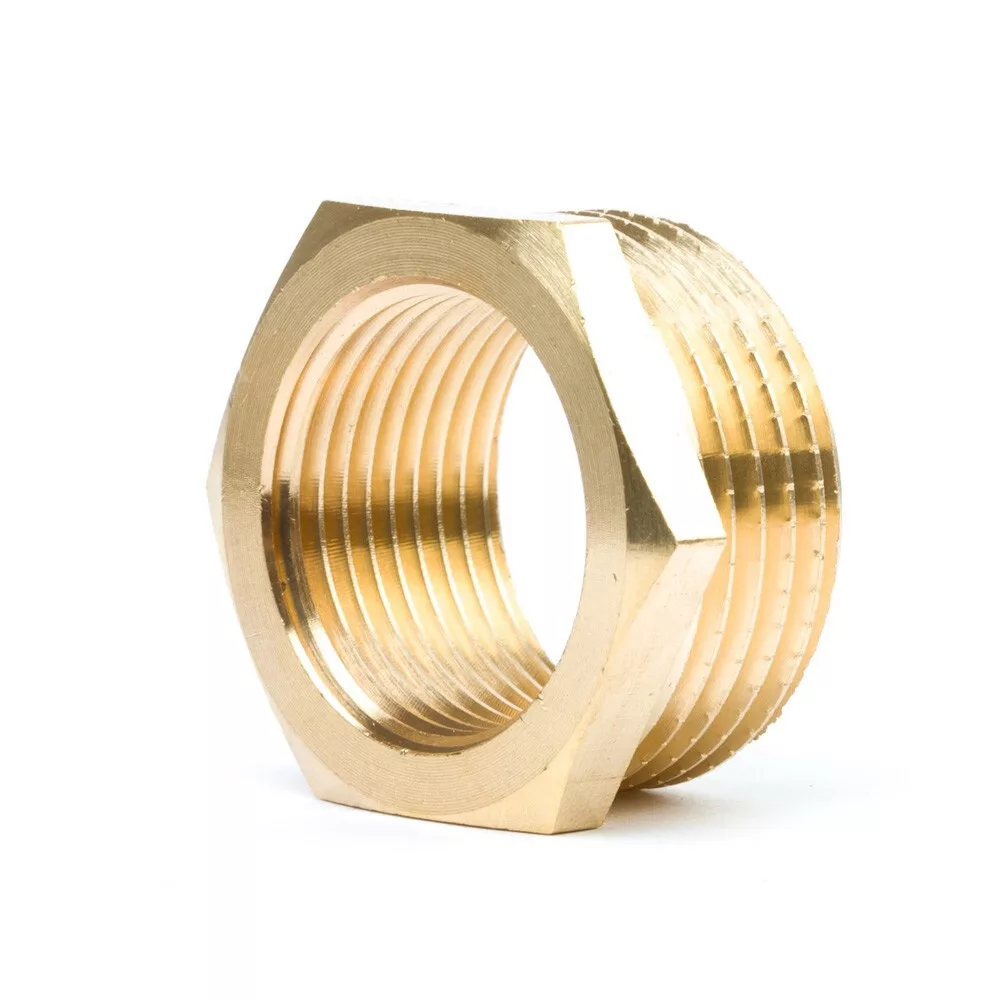

3/8″-1/4″ réz szűkítő – külső-belső (KB) menetkapcsolat
A 3/8″-1/4″ réz szűkítő idom külső-belső (KB) menetkapcsolattal rendelkezik: a nagyobb, 3/8 colos oldalon külső menet (csapszerű), a kisebb, 1/4 colos oldalon belső menet (anyaszerű) található. A KB kombináció eltérő csatlakozási rendszerű pontok összekötésekor szükséges, ahol az egyik végpont anyacsavar-fészket, a másik csapmenetes csatlakozót igényel.
Mire használható?
- Nyomásmérő és manométer bekötése – 1/4 colos csatlakozójú nyomásmérők bekötésekor a 3/8 colos csőcsatlakozóra való illesztéshez.
- Finomszerelvény bekötési szár – Kisebb csőrendszerek finom bekötési szárainak KB összekötőjeként.
- Hűtővíz-bekötések – Hűtőrendszerek kis átmérőjű csőszakaszainak méretváltó csatlakozójaként.
Jó tudni
KB (külső-belső) szűkítőnél a külső menetes oldalt mindig a fogadó belső menetes csatlakozóba kell csavarni, a belső menetes oldalt a külső menetes csőszárra kell illeszteni. Mindkét oldalon tömítőanyag alkalmazása kötelező. Az 1/4 colos belső menet kis átmérőjénél óvatosan kell meghúzni.
Gyakori kérdések
Mit jelent a KB jelölés a szűkítőnél?
A KB jelölés Külső-Belső rövidítése. A nagyobb méretű oldalon (3/8″) külső menet van – ez csapszerű, egy belső menetes anyára csavarható. A kisebb méretű oldalon (1/4″) belső menet van – ez anyaszerű, egy külső menetes csőszárra illeszkedik.
Miben különbözik a BB és a KB szűkítő alkalmazása?
BB (belső-belső) szűkítőnél mindkét oldal anyaszerű; mindkét csőszárnak külső menetesnek kell lennie. KB változatnál az egyik oldal csapszerű (külső menetes), a másik anyaszerű (belső menetes). A választás a csőrendszer csatlakozóinak kialakításától függ.
Alkalmazható-e tömítőgyűrű a KB szűkítő tömítéséhez?
Tömítőgyűrű (O-gyűrű, lapos tömítés) hengermenetes kapcsolatoknál nem alkalmazható – csak lapos végű, hollander típusú csatlakozóknál. Hengeres menetnél mindig PTFE-szalag vagy kender-paszta a megfelelő tömítőanyag.
